Как сделать отключение прикуривателя при выключенном зажигании?

[IVAN63 ТС]

Все написано в теме, заранее спасибо)

[uncle sergio]

Поставить реле, срабатывающее при включении зажигания.
Схема простейшая.

[IVAN63 ТС]

Поставить реле, срабатывающее при включении зажигания.
Схема простейшая.

спасибо, как нибудь сообразить попробую

[B.Mike]

Чего там соображать, на обмотку подаёшь 12В от зажигания (наверно лучше от второй группы, которая отключается при стартёре); а через контакты пропускаешь штатный плюс прикуривателя.

[IVAN63 ТС]

Чего там соображать, на обмотку подаёшь 12В от зажигания (наверно лучше от второй группы, которая отключается при стартёре); а через контакты пропускаешь штатный плюс прикуривателя.

я в этом полный ноль, как то можно пояснить подробно для чайника? Есть конечно немного понимая, так как магнитолу сам ставил и пневмогудок

[B.Mike]

Тебе потребуется стандартное автомобильное реле + колодка к нему. Например вот - https://www.ozon.ru/product/rele-12-volt-avtomobilnoe-4-kontakta-40-a-razem-kolodka-otvetnaya-chast-mama-1120862958/

Реле - это как-бы управляемый выключатель. Два контакта - это собственно выключатель; и два контакта - обмотка электромагнита, который управляет выключателем. Принцип простой: изначально выключатель выключен. Подаёшь на обмотку напряжение - электромагнит включает выключатель. Снимаешь напряжение с магнита - выключатель возвращается в исходное (выключенное) состояние пружиной.

Прикуриватель с обратной стороны выглядит примерно так


На корпусе - масса; жёлтый провод - лампочка подсветки; красный - силовой плюс, который и надо через реле пропустить

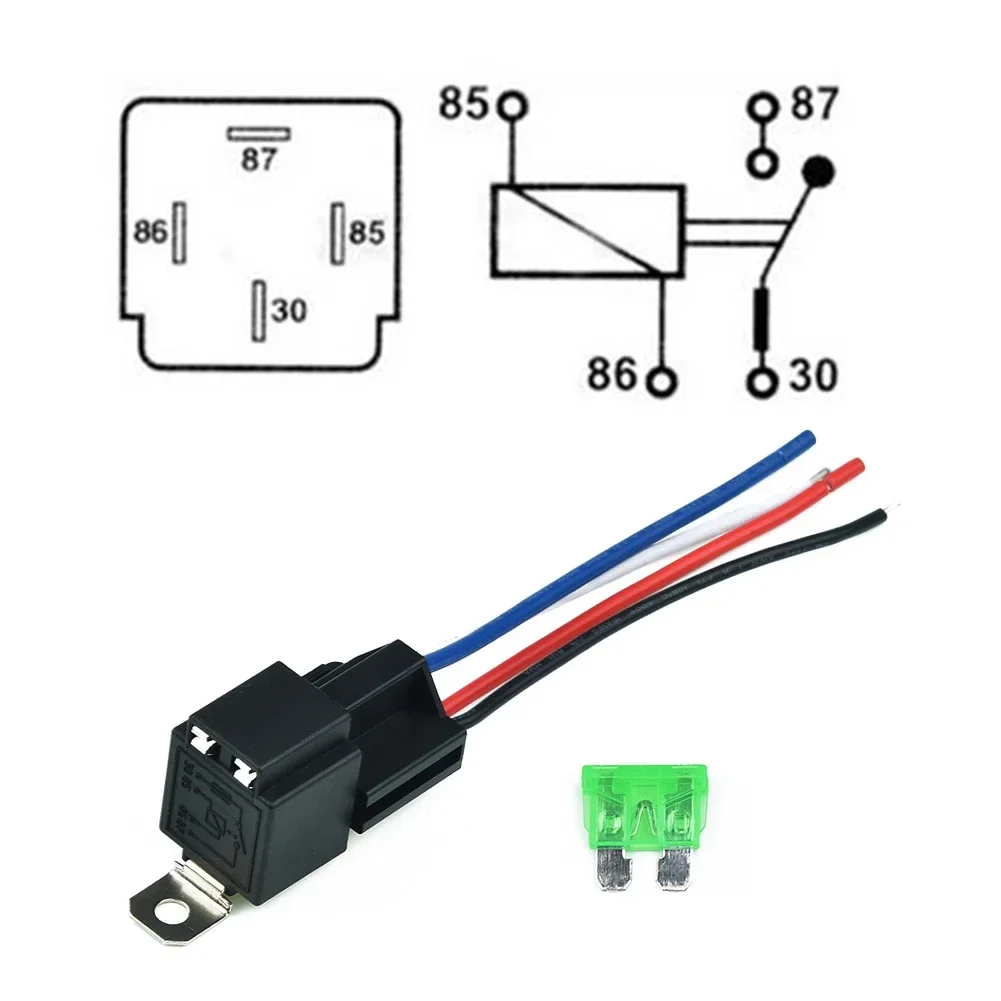

На реле лапы промаркированы цифровым кодом


30 и 87 - это выключатель. Его надо включить в разрыв красного провода прикуривателя.
85 и 86 - это обмотка. Один контакт подключаешь на массу (например на корпус прикуривателя); а на второй надо подать управляющий плюс от зажигания. В ИЖе рядом с прикуривателем расположен переключатель печки - на нём есть цепь "15/2", она то и нужна!.. Там 4 провода, по схеме вроде как фиолетовый нужен, но в ИЖах цвет провода - это очень относительное понятие ))  Лучше прозванивай. Просто включи зажигание (заводить не обязательно) и любой контролькой найди на каком проводе есть питание при выключенной печке.

[IVAN63 ТС]

Ок понял вроде, и у меня стоит евро прикуриватель если что

[uncle sergio]

красный - силовой плюс, который и надо через реле пропустить

А ведь можно и черный

[Ахинеич]

))) Я чёрный именно и задейстовалл когда-то.

[B.Mike]

А ведь можно и черный

Нет, не стОит. Через лампочку подсветки цепь уйдёт в линию габаритов и там через все остальные лампочки таки замкнётся на массу. Если в прикуривателе воткнуто что-то слабое типа зарядки для телефона - оно будет прекрасно работать как работало. Если чё по-сильнее - будет лампочка гореть. Но аккум сядет в любом случае

[IVAN63 ТС]

У меня акум почему то садится быстро в последнее время, акум goodsun 60ah пусковой ток 520а, самый простенький и дешевый, брал летом, денег особо не было вот и взял его. Думаю дело в том что сосет магнитола когда машина в простое, поэтому хочу кнопку поставить чтоб магнитолу выключать

[IVAN63 ТС]

. В ИЖе рядом с прикуривателем расположен переключатель печки - на нём есть цепь "15/2", она то и нужна!.. Там 4 провода, по схеме вроде как фиолетовый нужен,

можно к нему и реле подключить и усилитель радио антенны?

[uncle sergio]

У меня акум почему то садится быстро в последнее время, акум goodsun 60ah пусковой ток 520а, самый простенький и дешевый, брал летом, денег особо не было вот и взял его. Думаю дело в том что сосет магнитола когда машина в простое, поэтому хочу кнопку поставить чтоб магнитолу выключать

сначала надо проверить простой со скинутой клеммой.
Да-аккум
Нет-подключить амперметр, смотреть потребление "все выключено"
И методом отключения подозрительных потребителей далее искать

[B.Mike]

можно к нему и реле подключить и усилитель радио антенны?

Почему бы и нет. Но для усилителя обычно на самих мафонах выход есть, который включается/выключается вместе с мафоном

[B.Mike]

У меня акум почему то садится быстро в последнее время, акум goodsun 60ah пусковой ток 520а, самый простенький и дешевый...

Скинь клемму, проверь саморазряд. Возможно он сам по себе садится. Холодно.
