Так сложилось, что я теперь веду детский кружок по Arduino.
Провел 2 занятия, все идет хорошо. Работаем на беспаечных макетках, которые приклеены к платформе, на которую установлен Arduino UNO.
Если у кого-то есть интересные схемки или идеи, под Arduino, то прошу поделиться.
|
|
|
|
|
Записан
|
двс 21213 1,8 л (84х80), глубокий тюнинг ГБЦ, СЗ 10.8, кпп ВАЗ, самодельный переходник под РК ОМСК, сцепление 2123, лето 205/70R15 Geolendar G012, зима 205/65R15 X-ICE North, 2 комплекта ковки диски Slik и Zepp, плаза спорт, ГБО, БЛОКИРОВКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА дисковая от М-412, аперметр на панели +/- 100А, внешний диодный мост, внешний РР с термокомпенсацией по АКБ - АРЕНА-1, Реле плавного розжига - БС, Реле ШИМ ДХО 30-60% - ДС, разборная распорка стоек.
|
|
|
Casper
Местное привидение Монстр Форума
Карма +1653/-2
Offline
Пол:
Сообщений: 18524
Где-то в пути
Кенни! Я отомщу им за тебя!
 Москва, Северное Чертаново КИА Соренто 2,4 11 г.в., МБ Виано 3,0 11 г.в.; была Орбита 1.7 97г.в.
|
|
« Ответ #1 : 07 Апреля 2016, 22:37:49 » |
|
Что-то модное, судя по гуглу.
|
|
|
|
|
Записан
|
|
|
|
OVA
Moдератор
Карма +1551/-118
Offline
Пол:
Сообщений: 14738
Тула + д. Ревякино
Нормозавр 21261-070 (был). Нынче Фабула.
Тула + д. Ревякино ИЖ 21261-030
|
|
« Ответ #2 : 07 Апреля 2016, 22:48:39 » |
|
У меня в Пскове друг аналогичным занимается. Досуговый центр, несколько направлений и разные возрасты. Вложили уже больше ляма.
|
|
|
|
|
Записан
|
P.S. Василий. Еще один из беглых ижевчан. --- (ОКПП, ГБО, ЭСП), поборол электричество, "бустера" дворников нет  |
|
|
Casper
Местное привидение Монстр Форума
Карма +1653/-2
Offline
Пол:
Сообщений: 18524
Где-то в пути
Кенни! Я отомщу им за тебя!
Москва, Северное Чертаново КИА Соренто 2,4 11 г.в., МБ Виано 3,0 11 г.в.; была Орбита 1.7 97г.в.
|
|
« Ответ #3 : 07 Апреля 2016, 22:51:05 » |
|
робототехника дело кошерное у меня в ближайшем клубе курсы на основе майндсторма леговского, но девочки предпочитают танцы, жду мальчика  |
|
|
|
|
Записан
|
|
|
|
B.Mike
Администратор
Карма +1234/-14
Offline
Пол:
Сообщений: 14388
Санкт-Петербург
Chery Amulet
|
|
« Ответ #4 : 08 Апреля 2016, 01:32:14 » |
|
Если у кого-то есть интересные схемки или идеи, под Arduino, то прошу поделиться. А какая периферия доступна; и каков вообще уровень твоих подопечных? |
|
|
|
|
Записан
|
Говорю что думаю, но думаю что говорю.  Во всяком случае стараюсь.  моя галерея  |
|
|
yuriy060 ТС
Живёт здесь
Карма +684/-0
Offline
Пол:
Сообщений: 981
Екатеринбург
ИЖ 2126-060 4х4 2003г, Opel Frontera B 4х4 1999г
|
|
« Ответ #5 : 08 Апреля 2016, 06:59:44 » |
|
А какая периферия доступна; и каков вообще уровень твоих подопечных?
пока одна группа 4-5 класс. у каждого ребенка свой комплект. пока доступны: куча светодиодов, кнопок, пищалка, потенциометр, переключатель, фоторезистор, терморезистор, транзистор, мосфет, резисторы, конденсаторы, диоды. За лето в планах оснастить полной периферией. |
|
|
|
|
Записан
|
двс 21213 1,8 л (84х80), глубокий тюнинг ГБЦ, СЗ 10.8, кпп ВАЗ, самодельный переходник под РК ОМСК, сцепление 2123, лето 205/70R15 Geolendar G012, зима 205/65R15 X-ICE North, 2 комплекта ковки диски Slik и Zepp, плаза спорт, ГБО, БЛОКИРОВКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА дисковая от М-412, аперметр на панели +/- 100А, внешний диодный мост, внешний РР с термокомпенсацией по АКБ - АРЕНА-1, Реле плавного розжига - БС, Реле ШИМ ДХО 30-60% - ДС, разборная распорка стоек.
|
|
|
МихаилК
Живёт здесь
Карма +323/-2
Offline
Пол:
Сообщений: 686
Сосновая Поляна
Питер ИЖ 2126-030, ВАЗ 21310
|
|
« Ответ #6 : 08 Апреля 2016, 07:44:52 » |
|
Что-то модное, судя по гуглу. «… мои отсталые родители дали мне пошлое имя Федор. А я переменил его и теперь называюсь красивым заграничным именем Альфред».  |
|
|
|
|
Записан
|
Человека карают только те боги, в которых он верит.
|
|
|
OVA
Moдератор
Карма +1551/-118
Offline
Пол:
Сообщений: 14738
Тула + д. Ревякино
Нормозавр 21261-070 (был). Нынче Фабула.
Тула + д. Ревякино ИЖ 21261-030
|
|
« Ответ #7 : 08 Апреля 2016, 08:21:05 » |
|
Могу тебя списать с псковским товарищем Обменяетесь опытом Ты есть в ВК или FB? |
|
|
|
|
Записан
|
P.S. Василий. Еще один из беглых ижевчан. --- (ОКПП, ГБО, ЭСП), поборол электричество, "бустера" дворников нет |
|
|
Ghost_Kid
Главный модератор
Ветеран форума
Карма +858/-44
Offline
Пол:
Сообщений: 5391
Тверь
ИЖ 2126 - 020
|
|
« Ответ #8 : 08 Апреля 2016, 09:48:37 » |
|
пока одна группа 4-5 класс. у каждого ребенка свой комплект. пока доступны: куча светодиодов, кнопок, пищалка, потенциометр, переключатель, фоторезистор, терморезистор, транзистор, мосфет, резисторы, конденсаторы, диоды.
За лето в планах оснастить полной периферией. Хорошее дело делаешь. Можешь рассказать подробности, в каком виде происходят занятия? Кто оплачивает банкет, родители или государство? |
|
|
|
|
Записан
|
Фарисействующий главмод... Прекрасно. (с) Lobster
Если ты считаешь, что нагадить под дверь боксера и позвонить в звонок это перфоманс, то воспринимай все дальнейшее как его продолжение. (с) molonlabe
|
|
|
B.Mike
Администратор
Карма +1234/-14
Offline
Пол:
Сообщений: 14388
Санкт-Петербург
Chery Amulet
|
|
« Ответ #9 : 08 Апреля 2016, 18:51:18 » |
|
группа 4-5 класс. у каждого ребенка свой комплект. пока доступны: Ну, обычно начинают с "Hallo world!" В приложении к микроконтроллерам - это мигающий светодиодик. Потом усложняем, делаем управление частотой мигания с помощью пары кнопок или переключателем. Потом плавное с помощью потенциометра (через АЦП). Потом цепляем несколько светодиодов, делаем всякие бегущие дорожки (можно к ёлочным гирляндам подвести, если под зиму случится делать). Потом можно туда датчики света и/или температуры прикорячить. Типа сделать индикатор освещённости (температурного комфорта) на трёх..пяти светодиодах. Типа очень плохо, ниважнецки, хорошо, отлично, перебор. Позже добавить силовые ключи на мосфете и если плохо - включать дополнительную лампочку (обогреватель). Можно добавить пищалку на перебор, типа опасно! Потом можно сделать систему управления трафиком на игрушечном автодроме (управление светофорами)... Если есть ИК фотодиоды - можно сделать приёмник команд от пульта от телевизора и дальше навешать периферии, которой включать-выключать/регулировать свет; открывать форточки (какой-то активатор приколхозить...) и т.д... Если разжиться хотя бы семисегментными светодиодными матрицами - можно всякие там градусники с цифровым таблошником ваять... При этом столкнуться с нехваткой ножек процессора для управления таблошником и начать разбираться с динамической индикацией... Туда же вкрячить клавиатуру по матричной схеме... Ну как-то так, что сходу придумалось... |
|
|
|
|
Записан
|
Говорю что думаю, но думаю что говорю. Во всяком случае стараюсь. моя галерея |
|
|
Кувалдыч
Карма +1691/-43
Offline
Пол:
Сообщений: 40861
Путинград, Колпино
!"№;%:?*!!!
Питер ИЖ 2126-060 4x4 * ИЖ 2126-030
|
|
« Ответ #10 : 08 Апреля 2016, 18:55:19 » |
|
робототехника дело кошерное
для кого роботехника (если с моторчиками) а для кого рилворлдкомпутинг и IoT (Интернет Вещей) |
|
|
|
|
Записан
|
|
|
|
yuriy060 ТС
Живёт здесь
Карма +684/-0
Offline
Пол:
Сообщений: 981
Екатеринбург
ИЖ 2126-060 4х4 2003г, Opel Frontera B 4х4 1999г
|
|
« Ответ #11 : 08 Апреля 2016, 22:13:13 » |
|
Могу тебя списать с псковским товарищем :
Спасибо, отписал в ЛС. Хорошее дело делаешь. Можешь рассказать подробности, в каком виде происходят занятия? Кто оплачивает банкет, родители или государство?
Занятия на базе кружка робототехники, кружок держит знакомый, я нанятый преподаватель всего лишь. Кружок платный. Ну, обычно начинают с Ну как-то так, что сходу придумалось... Огромное спасибо! зафиксирую, это мне пригодиться. Сегодня провел очередное занятие. Все Ок. Работаем в Arduino-IDE учим Си. |
|
|
|
|
Записан
|
двс 21213 1,8 л (84х80), глубокий тюнинг ГБЦ, СЗ 10.8, кпп ВАЗ, самодельный переходник под РК ОМСК, сцепление 2123, лето 205/70R15 Geolendar G012, зима 205/65R15 X-ICE North, 2 комплекта ковки диски Slik и Zepp, плаза спорт, ГБО, БЛОКИРОВКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА дисковая от М-412, аперметр на панели +/- 100А, внешний диодный мост, внешний РР с термокомпенсацией по АКБ - АРЕНА-1, Реле плавного розжига - БС, Реле ШИМ ДХО 30-60% - ДС, разборная распорка стоек.
|
|
|
Sync
Карма +1039/-14
Offline
Пол:
Сообщений: 11238
Москва, район бобров
Man without god
Москва ИЖ-2126-030, Ford Focus 3
|
|
« Ответ #12 : 11 Апреля 2016, 12:16:18 » |
|
При этом столкнуться с нехваткой ножек процессора для управления таблошником и закупить сдвиговых регистров килограмм |
|
|
|
|
Записан
|
Правила дорожного движения Российской ФедерацииИЖ "Орбита" - моё корыто. Ремонт ИЖа невозможно закончить - его можно только прекратить... Остерегайся людей, которые в общении с тобой избегают матюгов. А если они вообще матюгов не переносят, то беги от них как от огня! Они лжецы, лицемеры и ханжи. И это как минимум. Мат - это как знак качества, признак искренности твоей речи. Когда ты берешь чужой пиджак, я могу понять: тебе холодно. Но когда ты берешь чужую мысль, тебе что, глупо?
|
|
|
Кувалдыч
Карма +1691/-43
Offline
Пол:
Сообщений: 40861
Путинград, Колпино
!"№;%:?*!!!
Питер ИЖ 2126-060 4x4 * ИЖ 2126-030
|
|
« Ответ #13 : 11 Апреля 2016, 18:24:04 » |
|

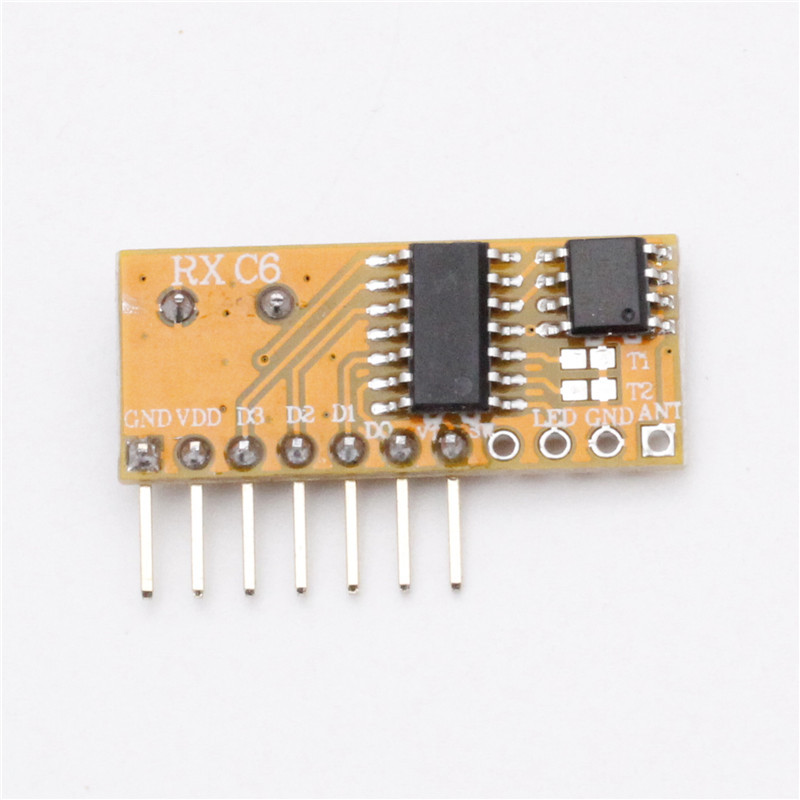

Вот такой кубик в детский набор посоветовал бы: RXC6 - http://ali.pub/q08fw  Это приемник дистанционного управления. Стоит дороже конечно других варантов аналоичных приемников, аж 176р!!! Но, у него есть огромные плюсы - он умнее и не требует внешнего проца для запоминания адресов передатчиков. Он уже сам умеет это делать - до 12 адресов он запоминает. Обучается по кнопочке, очищается оп ней же. Ест и передатчики с фиксированым кодом и с динамическим, в общем всеядный. Конечно самый дешевый вариант это тупо приемник без памяти адресов и декодара, если все равно к процу цеплять... но ведь тогда все софтверно декодировать придется. Правда и свобода протокола естть, передавай что хощь и как хошь. С декодерами модули тоже дешевый вариант, но они ан один адрес затачиваются. Что не всегда удобно, ибо мало ли какой девайс с передатчком будет... Там еще есть запаиваемые перемычки для режимов работы выходного регистра (ктайский перевод): Режим:
1. T1, T2 не: режим сброса
2. T2 короткие: Режим блокировки
3. T1 выстрел: блокировка режима
Я этот модуль закупил для "умного гаража", так как мало ли потом захочется датчики от китайской сиги прицепить, брелок ДУ и т.д... парится потом с программированием и совместимость в лом. Этот кубик готовый и универсальный Правда ножек на проце все равно хочется сэкономить при его подключении |
|
|
|
« Последнее редактирование: 11 Апреля 2016, 18:26:25 от Кувалдыч »
|
Записан
|
|
|
|
Alex350
Ветеран форума
Карма +573/-7
Offline
Пол:
Сообщений: 2234
г. Старый Оскол
Крутиться надо уметь!
Был ИЖ-2126-020 2003г.в. УЗАМ-248 (2.0i), ГБО-4
|
|
« Ответ #14 : 11 Апреля 2016, 18:25:12 » |
|
Надо делать роботов, которые линию отслеживают. Как раз 2 светодиода и 2 фотосенсора. Только еще 2 моторчика нужны. триаками Через один триак несколько триаков Ты русский? Где учился? Откуда такие слова взял в привычку у потреблять? |
|
|
|
|
