Назрела необходимость замены генератора. Имеется вот такой. Хочу уточнить по подключению-на клемму D какой провод кинуть,тот,который идёт на контрольную лампу или тот,который подключался к РН родного генератора?
|
|
|
« Последнее редактирование: 30 Декабря 2014, 14:10:05 от джо »
|
Записан
|
|
|
|
Joker_ing
Ветеран форума
Карма +446/-12
Offline
Пол:
Сообщений: 5635
СПб
..............
СПб BMW 3 Gt
|
|
« Ответ #1 : 30 Декабря 2014, 14:08:16 » |
|
Если я по фотке правильно вижу,то он встанет как родной нам,в плане подключения электрики.
|
|
|
|
|
Записан
|
не ругайтесь за глупые вопросы,я пока тока учусь разбираться в машинах =)
|
|
|
джо ТС
Живёт здесь
Карма +400/-0
Offline
Пол:
Сообщений: 709
между рулем и монитором, между Тамбовом и Воронежем.
прогресс,однако!
липецкая область САЗ 3507 ИЖ 2126-020
|
|
« Ответ #2 : 30 Декабря 2014, 14:23:56 » |
|
На родном гене 3 вывода-
+12 В
+ на РН
вывод с РН на контрольку.
На новом 2-
В+ и D.
Полазил по форуму,говорят,что если подключить к D + с замка зажигания двигатель будет работать при выключенном зажигании.Хочу уточнить,чтобы чего не напортачить.
|
|
|
|
|
Записан
|
|
|
|
T3D
Ветеран форума
Карма +146/-1
Offline
Пол:
Сообщений: 1413
Омск
Омск Granta лифтбек 2014 г.
|
|
« Ответ #3 : 30 Декабря 2014, 14:31:38 » |
|
Так это же вроде генератор с нормальным самовозбуждением без доп диодов. На D подключает выход с РН, а второй конец РН подцепляется на В+ и он мониторит напряжение на выходе с генератора.
Либо РН тут под пластиковой крышкой и это контакт для предвозбуда.
Узнай у Кувалдыча, он такие генераторы рекомендовал ставить, чтобы без колхоза.
|
|
|
|
|
Записан
|
|
|
|
джо ТС
Живёт здесь
Карма +400/-0
Offline
Пол:
Сообщений: 709
между рулем и монитором, между Тамбовом и Воронежем.
прогресс,однако!
липецкая область САЗ 3507 ИЖ 2126-020
|
|
« Ответ #4 : 30 Декабря 2014, 14:41:14 » |
|
Либо РН тут под пластиковой крышкой Да,РН под крышкой,маркировка 94.3701Р. |
|
|
|
|
Записан
|
|
|
|
джо ТС
Живёт здесь
Карма +400/-0
Offline
Пол:
Сообщений: 709
между рулем и монитором, между Тамбовом и Воронежем.
прогресс,однако!
липецкая область САЗ 3507 ИЖ 2126-020
|
|
« Ответ #5 : 30 Декабря 2014, 15:22:28 » |
|
Вот он же без крышки.
|
|
|
|
Записан
|
|
|
|
БОРИС-93
Карма +1108/-0
Offline
Пол:
Сообщений: 11043
Москва, ВДНХ
...так БСЗ, карб...чё то про Вискас молчат..
Москва М-2141
|
|
« Ответ #6 : 30 Декабря 2014, 16:42:52 » |
|
У мну очень похожий. Доп диоды не используются. РН внешний. До этого стоял волговский, на 65а. Забот не было. Подарили от жигуля, поставил, катался до 8 ноября. Потом поймал маршрутку.
|
|
|
|
|
Записан
|
ИЖ-2126-20, был. Теперь М-2141. 1.8 УЗАМ, цвет голубой металлик, БСЗ Сотворён в 1999г. ЭБН, СД лампы в габаритах и поворотниках
ВУ+ГТЦ Лукас.
Всё, что в жизни есть хорошего--незаконно, аморально или приводит к ожирению.
|
|
|
джо ТС
Живёт здесь
Карма +400/-0
Offline
Пол:
Сообщений: 709
между рулем и монитором, между Тамбовом и Воронежем.
прогресс,однако!
липецкая область САЗ 3507 ИЖ 2126-020
|
|
« Ответ #7 : 30 Декабря 2014, 16:45:13 » |
|
Доп диоды не используются. РН внешний. Как подключен? |
|
|
|
|
Записан
|
|
|
|
Кувалдыч
Карма +1691/-43
Offline
Пол:
Сообщений: 40861
Путинград, Колпино
!"№;%:?*!!!
 Питер ИЖ 2126-060 4x4 * ИЖ 2126-030
|
|
« Ответ #8 : 30 Декабря 2014, 17:52:50 » |
|
он встанет как родной нам у ТСа узам  |
|
|
|
|
Записан
|
|
|
|
Кувалдыч
Карма +1691/-43
Offline
Пол:
Сообщений: 40861
Путинград, Колпино
!"№;%:?*!!!
Питер ИЖ 2126-060 4x4 * ИЖ 2126-030
|
|
« Ответ #9 : 30 Декабря 2014, 18:03:08 » |
|
вроде генератор с нормальным самовозбуждением без доп диодов. На D Ну почему без допдиодов... вроде наоборот очень даже с допдиодами... Доп диоды не используются. Судя по фото постом выше - оченно даже используются. если подключить к D + с замка зажигания двигатель будет работать при выключенном зажигании ессно... генератор же работает на самовозбуде и при выключении зажигания будет продолжать запитывать всех потребителей. Как подключен? Не парься, подключай как положено.  B - батарея D - диоды, на контрольку. |
|
|
|
|
Записан
|
|
|
|
джо ТС
Живёт здесь
Карма +400/-0
Offline
Пол:
Сообщений: 709
между рулем и монитором, между Тамбовом и Воронежем.
прогресс,однако!
липецкая область САЗ 3507 ИЖ 2126-020
|
|
« Ответ #10 : 30 Декабря 2014, 18:36:03 » |
|
Спасибо,теперь всё понятно! Пойду ставить.
|
|
|
|
|
Записан
|
|
|
|
angtar
Ветеран форума
Карма +319/-15
Offline
Пол:
Сообщений: 1927
Белгород, 31 Rus
Белгород, 31 Rus ВАЗ-11193, ВАЗ-2109
|
|
« Ответ #11 : 30 Декабря 2014, 19:19:39 » |
|

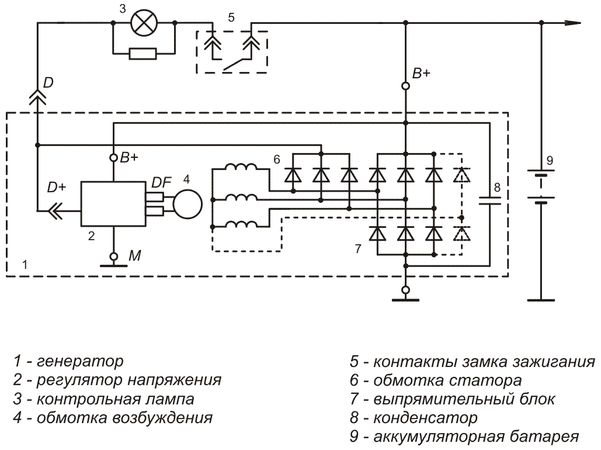

Кувалдыч, схем включения этого РН две:  Аналог РН 94.3701: http://www.vtnauto.com/ru/9402.html
|
|
|
|
« Последнее редактирование: 30 Декабря 2014, 19:21:24 от angtar »
|
Записан
|
Лучше быть хорошим человеком, ругающимся матом, чем тихой, воспитанной тварью
© Фаина Раневская
******************************************************************
Не спорю с дураками, люди могут не понять разницы
|
|
|
Кувалдыч
Карма +1691/-43
Offline
Пол:
Сообщений: 40861
Путинград, Колпино
!"№;%:?*!!!
Питер ИЖ 2126-060 4x4 * ИЖ 2126-030
|
|
« Ответ #12 : 30 Декабря 2014, 19:22:25 » |
|
схем включения генератора две А если внимательно? Схема подключения генератора одна и та же. А уж как там цепь предвозбуда и сигнальной лампы в приборке или ЧЯ реализована - по барабану. |
|
|
|
|
Записан
|
|
|
|
uncle sergio
Мастер
Карма +925/-5
Offline
Сообщений: 31774
"да нихрена ты не знаешь"(с)
пос.Дирижаблестрой нормальный
|
|
« Ответ #13 : 30 Декабря 2014, 20:23:25 » |
|
Флудеры... К чему теория? Сто раз уже писал, уже перо стёрлось 2 провода на узаме, 12в от зажигания и + на КЛ приборки первый обычно синий, второй обычно оранжевый. Есть сомнения? На нужном проводе при вкл. зажигании напруга меньше, чем на ненужном. Нужен только провод от приборки, второй сразу кусаками..чтоб глаза не мозолил |
|
|
|
|
Записан
|
Рассуди, что все народы в употреблении пера и изъявлении мыслей много между собою разнствуют, и для того береги свойства собственного своего языка(с) Ломоносов М. В.  |
|
|
джо ТС
Живёт здесь
Карма +400/-0
Offline
Пол:
Сообщений: 709
между рулем и монитором, между Тамбовом и Воронежем.
прогресс,однако!
липецкая область САЗ 3507 ИЖ 2126-020
|
|
« Ответ #14 : 30 Декабря 2014, 21:06:52 » |
|
Поставил,подключил,работает. На оборотах 900 на аккуме без нагрузки-14.5,при включенных фарах-печке-обогреве заднего стекла-14.2. Генератор 100 А. первый обычно синий, второй обычно оранжевый. У меня оранжевый и жёлтый,жёлтый-на КЛ. Пришлось на 5 мм сдвинуть крепления гены и натяжной планки чтобы шкивы были в плоскости,планку пришлось поставить "вверх ногами", т.к. у нового генератора верхнее ухо чуть ниже. Также пришлось поставит более длинный ремень (900),верхнее ухо немного под другим углом расположено на крышке(ближе к двигателю),родной ремень оказался мал. Всем спасибо! |
|
|
|
|
