Адаптация патронов Каяба от 2108 в неразборную стойку

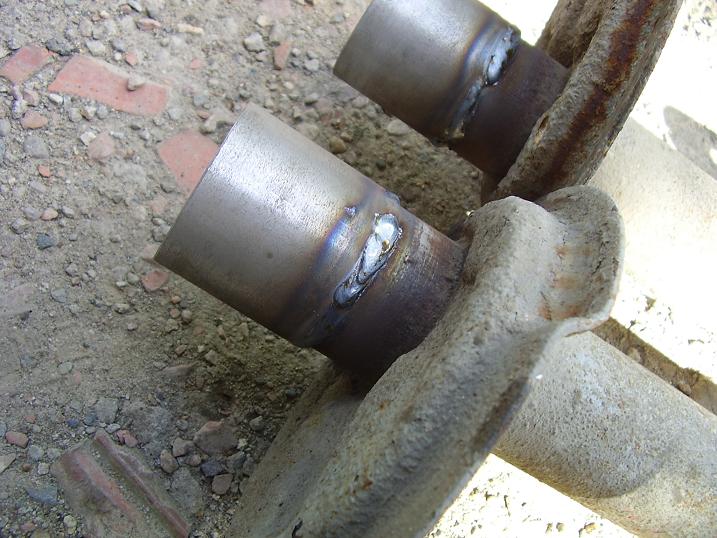

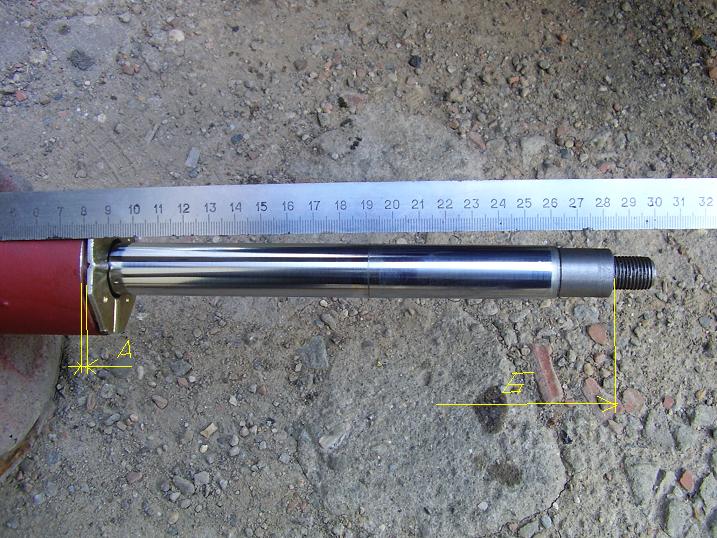

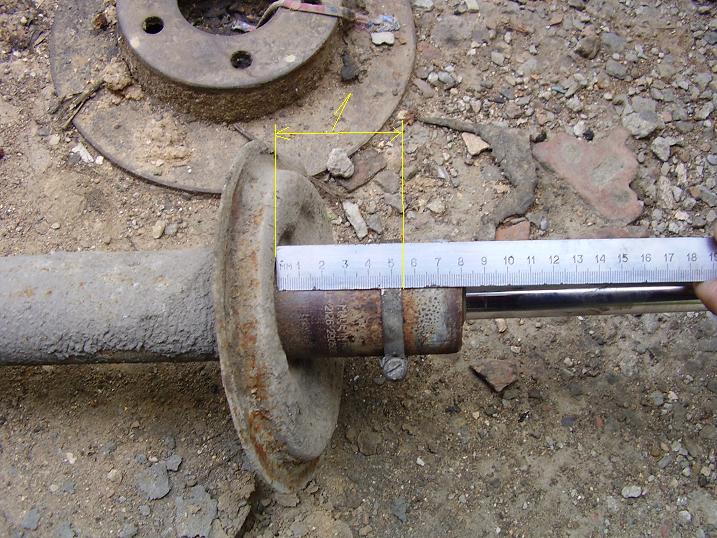

Точим 3 детали : нижняя проставка, верхняя втулка, резьбовая втулка. Нижняя компенсирует длину патрона , который короче , верхняя длину штока . Отрезаем от стойки лишнее, оставив 55мм ( размер 1) замер производится так, как на фотке приложена линейка, т.е от "бугра" чашки. патрон вместе с нижней проставкой ставится в резаную стойку, затем насаживаем резьбовую втулку до упора и удерживая ее, накручиваем гайку. Результат виден на 2-й фотке. При затянутой гайке размер А не менее 1 мм . Поскольку рез произведен с запасом, возможно придется еще укоротить стойку( 2-3 мм вполне может быть) . Почему такая точность? Да резьба на каябских гайках всего 5 ниток, вот и приходится для ее полного использования достаточно точно подгонять. Далее, если все сходится в таком положении обвариваем втулку к стойке ( патрон ессно вынуть из неё ). ( если вдруг при затянутой гайке все же исчез зазор, можно и отрезать немного резьбы от резьбовой втулки- ну это так... если вдруг ). Красим в цвет кузова? Енто по желанию . Собираем окончательно и надеваем на шток амма верхнюю втулку ( 2-я картинка) Размер Б контрольный . Т.е рекомендую перед разделкой стойки в вытянутом положении замерить длину ( до места, куда опирается верхняя опора от чашки стойки) и потом на переделанной сравнить ... должно быть одинаково. Потому как если проставки по чертежу , причем нижняя изначально образмерена по разрезанной пополам стойке. так что там все ясно, во что она упирается
