Установка комплекта бесконтактного зажигания

Одной из "бед" контактной системы является необходимость периодического обслуживания контактной группы. Хотя это обслуживание не очень трудоемко, все же имеет смысл установить бесконтактную систему зажигания.

Система бесконтактного зажигания имеет в своей основе вместо контактной группы датчик, построенный на эффекте Холла. Кроме того, в систему зажигания входит коммутатор - деталь отсутствующая в контактной системе зажигания - это электронное устройство, формирующее низковольтные импульсы для катушки зажигания на основе сигнала, поступающего с датчика Холла - для четырехцилиндровых двигателей их четыре на один оборот распредвала. Ну и сама катушка имеет характеристики отличные от катушки, используемой в контактной системе - она формирует повышенную энергию искры, подаваемую на свечу зажигания.

Системы бесконтактного зажигания для двигателей УЗАМ и ВАЗ основаны на аналогичной системе зажигания карбюраторных двигателей "восьмого" семейства автомобилей "Лада". В частности, коммутатор и катушка используются от этого автомобиля на обоих двигателях, а для двигателя УЗАМ от "восьмерок" используются еще и детали прерывателя-распределителя (например, крышка и "бегунок"). Это позволяет использовать все многообразие ассортимента деталей на эту модель авто и не испытывать недостатка в комплектующих.

Систему БСЗ для автомобилей ИЖ-2126 можно приобрести как комплектом, так и каждый компонент по отдельности. Комплекты бесконтактного зажигания на основе датчика Холла производятся Московским заводом АТЭ-2 и отличаются лишь прерывателями-распределителями (трамблерами):



38.3706 (ВАЗ-2106, 1.6л)

3810.3706 (ВАЗ-21213, 1.7л)

5406.3706 (УЗАМ 3317, 1.7л)



Иногда, при покупке трамблера на двигатель ВАЗ-2106 предлагается аналогичное изделие для "Нивы" 21213 под двигатель 1.7 под предлогом, что "это все и берут". Однако трамблеры вышеприведенных марок отличаются характеристиками центробежного и вакуумного регуляторов угла опережения зажигания.

При установке комплекта БСЗ следует сразу придумать место крепления коммутатора на автомобиле, поскольку штатное место крепления на кузове отсутствует. Единственным требованием к месту крепления является как можно более плотное прилегание радиатора коммутатора в кузову, поскольку в результате работы системы зажигания коммутатор нагревается. Для автомобилей с двигателем УЗАМ оптимальным расположением коммутатора является горизонтальная полка на крыле за правой фарой. Для автомобилей с двигателем ВАЗ можно порекомендовать вертикальную полку крепления левой фары. В этом случае горизонтальная полка занята бачком омывателя, и коммутатор может быть легко залит омывающей жидкостью.

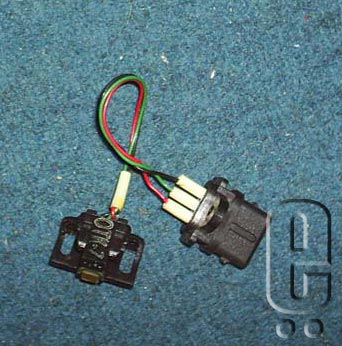

Также при покупке комплекта "россыпью" следует приобрести жгут проводов для соединения коммутатора, катушки и датчика Холла на трамблере. Обычно в прайс-листах магазинов этот жгут называют "жгут проводов бесконтактного зажигания на классику". Жгут имеет один семиконтактный разъем, к которому присоединяется коммутатор, один трехконтактный разъем для подключения датчика Холла. Также имеются три провода с клеммами (как правило красный, синий и черный).

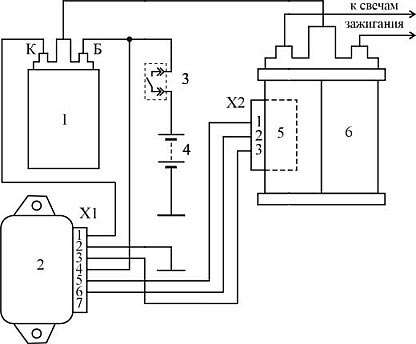

Подключение комплекта осуществляется согласно приведенной схеме. Следите за тем, чтобы расположение проводов было именно таким, как на схеме, были случаи покупки жгутов проводом с неправильным расположением контактов в разъемах. При подключении жгута проводов к катушке следует удалить провод зеленого цвета, которой ранее подключался к конденсатору на контактном трамблере. В случае применения трехвыводной контактной катушки зажигания Б-115 на двигателе УЗАМ 331.10 белый провод, который подключался к дополнительному резистору катушки, следует заизолировать. Катушки Б-115 устанавливались на модификациях ИЖ-2126-00 "Орбита". Остальные штатные провода следует оставить на соответствующих местах, поскольку жгут БСЗ питается от этих выводов штатного жгута проводов.

При установке на штатное место масляной катушки следует ее перевернуть в кронштейне крепления на 180 градусов, поскольку ее выводы расположены зеркально по сравнению с выводами штатной катушки зажигания Б-117 (Б-115).

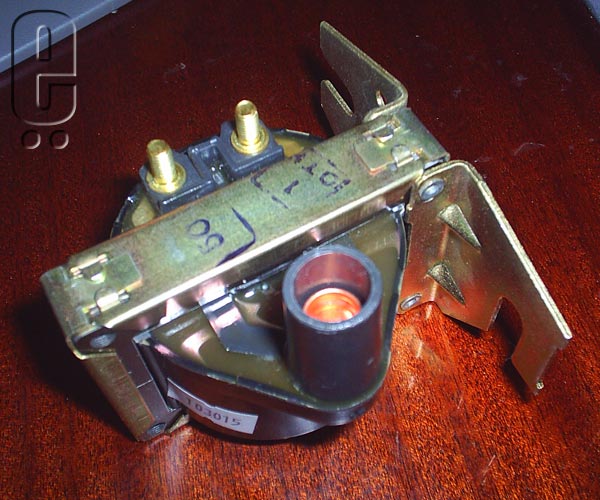

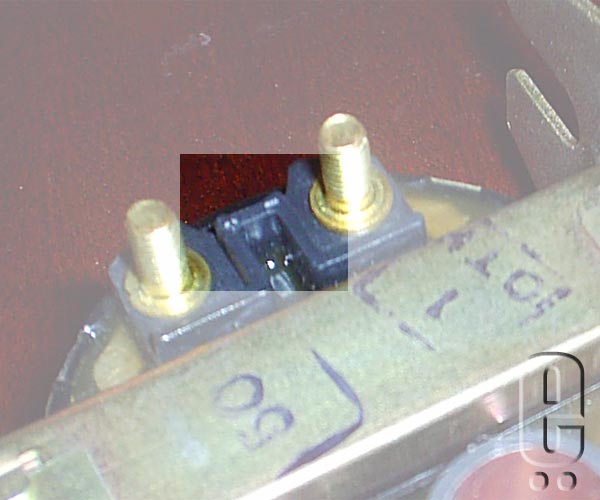

В случае применения "сухой" катушки зажигания 3122.3705 ее контакты обозначены не "К" и "Б" как на масляной (27.3705) катушке, а "+" и "-". Соответственно, контакт "Б" масляной катушки соответствует выводу "+" сухой и вывод "К" выводу "-" соответственно.

В остальном, система подключения проста и сводится к механическому подключению соответствующих разъемов. После установки системы БСЗ автомобиль заводится с полоборота. Если это не так, значит вы что-то не так подсоединили или не выставили угол опережения зажигания, который выставляется с помощью стробоскопа точно также, как и при контактной системе зажигания.




©, Andruishka, 2005.
