Проблема "тяжелой" педали сцепления

Обычно, когда владельцы автомобилей ИЖ-2126 с двигателем ВАЗ садятся за руль их аналогов с двигателем УЗАМ, первым вопросом обычно является: "А почему у тебя такая мягкая педаль - уж не протекло ли что-нибудь?" На самом деле, на машинах с уфимским двигателем просто грамотно спроектированы параметры компонентов привода выключения сцепления.

Сама система привода выключения сцепления является гидравлической, т.е связующим элементом педали и вилки выключения является тормозная жидкость. При переходе к использованию двигателей ВАЗ, конструкторами было решено использовать штатный картер сцепления от двигателя ВАЗ-2106 (позднее, для установки КПП Омского завода им. Баранова картер был изменен), а поскольку рабочий цилиндр сцепления крепится на картере, то и он остался на своем законном месте. При этом, главный цилиндр остался старым, то есть фактически от Москвича, хотя по каталогу он имеет индекс 21251.

Проблема "тяжелой" педали кроется как раз в этом несоответствии, а именно в несоответствии внутренних диаметров главного и рабочего цилиндров. У главного цилиндра внутренний диаметр равен 22 мм, а у рабочего, ВАЗовского - всего лишь 19 мм.

Усилие педали в этом случае понижается, пропорционально квадрату отношений диаметров, то есть в .В этом случае, может помочь только установка главного цилиндра сцепления от классических моделей ВАЗ.

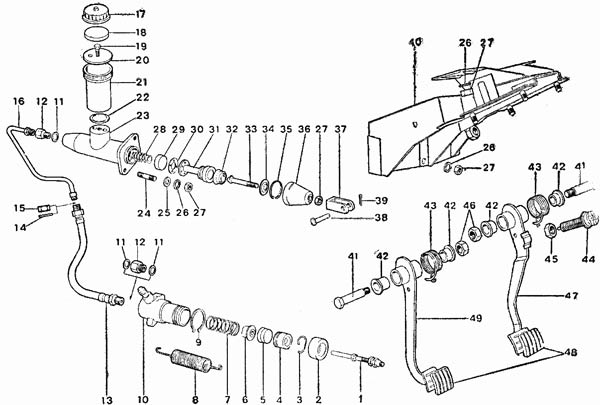

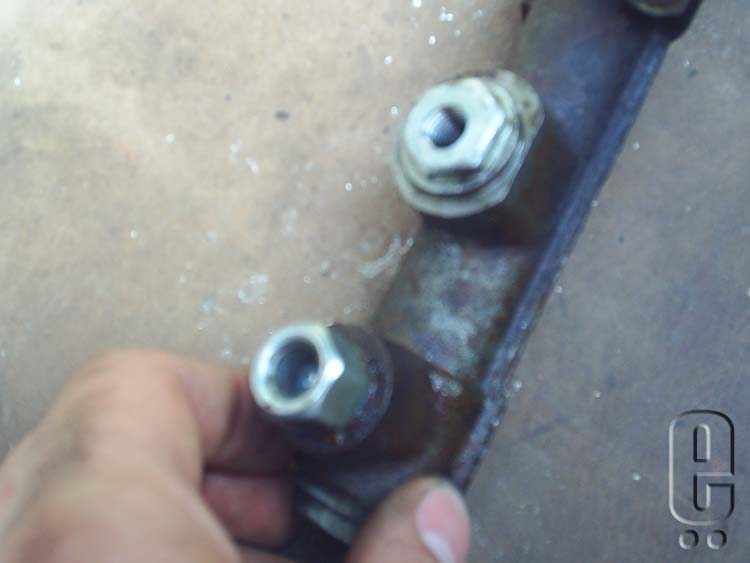

Переделка заключается в засверливании новых отверстий в моторном щите под крепление ВАЗовского главного цилиндра. При установке цилиндра необходимо оставить шток сцепления от "москвичевского" цилиндра.

В оригинальном исполнении шток ГЦС удерживается в отверстии поршня с помощью пружины, прижимающей педаль сцепления к полу. А в сцеплении Москвича (и соответственно ИЖа) шток закреплен с помощью поддерживающей шайбы, закрепленной под стопорным кольцом самого цилиндра. Можно оставить конструкцию, примененную инженерами ВАЗа, перевернув пружину так, чтобы она прижимала педаль к полу, а можно оставить конструктив инженеров АЗЛК. Это немного сложнее, т.к. необходимо дополнить конструкцию цилиндра ВАЗ упорным кольцом от цилиндра ИЖ. Само кольцо в этом случае нужно обточить до диаметра примерно 19 мм, а на шток надеть резиновое кольцо подходящего диаметра. Например, подойдет обрезок топливной трубки высотой 9 мм. Далее необходимо поставить упорное кольцо со штоком под фиксирующее кольцо, удерживающее внутренности цилиндра в сборе.

Для соединения нового цилиндра с существующей гидросистемой сцепления необходимо заменить металлическую трубку на более длинную. При этом желательно купить медную трубку, поскольку она выдерживает перегибы по меньшему диаметру и ее труднее сломать. Подойдет короткая тормозная трубка от ВАЗ-2108. В случае подбора другой трубки параметры таковы: длина трубки должна быть около 40-50 см (я брал 50 см - она оказалась длиннее, чем нужно). Штуцеры на концах трубки должны быть с резьбой М10×1,25 (стандартной для тормозов ВАЗ, ИЖ и Москвичей, начиная с 2140.

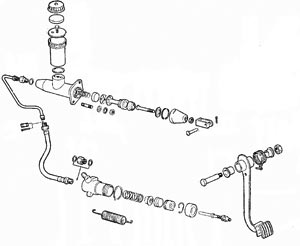

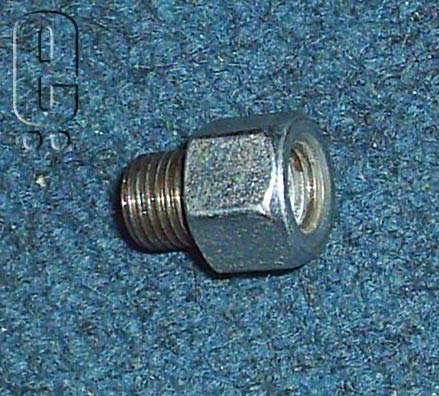

Вторая деталь - это переходник с М12×1,25 (которая нарезана в ВАЗовском цилиндре) на резьбу гибкого шланга М10×1,25. Также, в случае использования импортных цилиндров сцепления следует купить два (а лучще три) болта М8 длиной 25 мм с гайками и разрезными шайбами для крепления цилиндра. Третий болт рекомендуется использовать для закручивания в одно из стандартных отверстии, для дополнительного соединения моторного щита и педального узла. Можно завернуть и четвертый в штатное отверстие старого цилиндра.

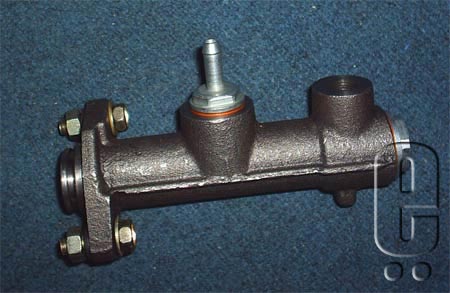

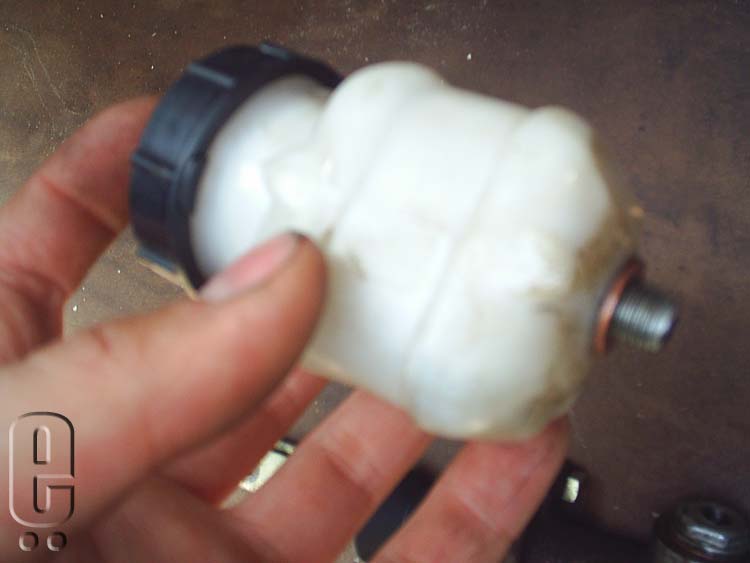

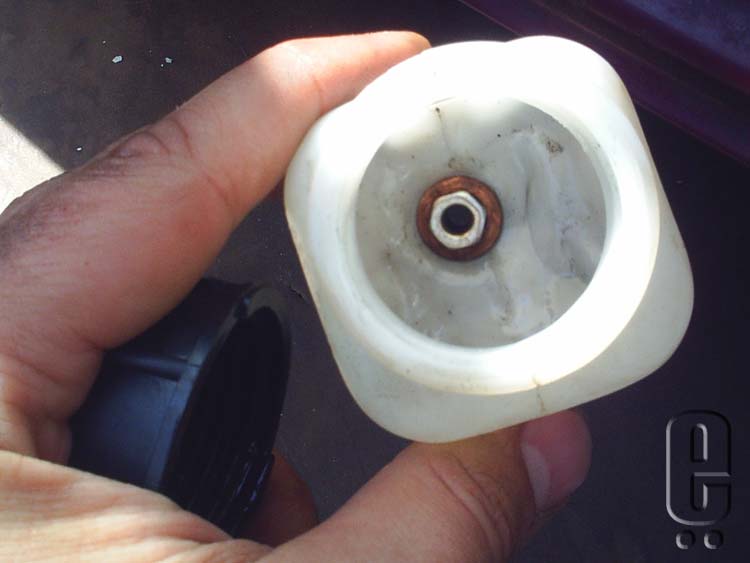

Отдельной трудностью является закрепление бачка сцепления. Дело в том, что на классике ВАЗ бачок имеет выносную конструкцию и соединяется трубкой со штуцером, закрепленном на цилиндре сцепления. На автомобилях ВАЗ имеется штатное место для крепления бачка. На ИЖах в месте размещения цилиндра сцепления места не так много по причине размещения в левом, ближнем к моторному щиту, углу подкапотного пространства расширительного бачка и блока предохранителей. Поэтому целесообразно сохранить сборную конструкцию ГЦС вместе с бачком. Для этого имеет смысл приобрести ГЦС, на котором штуцер сделан металлическим, приворачиваемым на резьбе к цилиндру. Например, конструктивно таковым является ГЦС фирмы Pilenga. В этом случае мы можем нарезать в заглушке-штуцере резьбу М10×1,25 и закрутить бачок изнутри штуцером от тормозной трубки. Необходимо проложить два медных кольца по обе стороны бачка для уплотнения. Бачок, естественно от классики (2101) с пластиковым штуцером под шланг вниз, котрый высверливается...

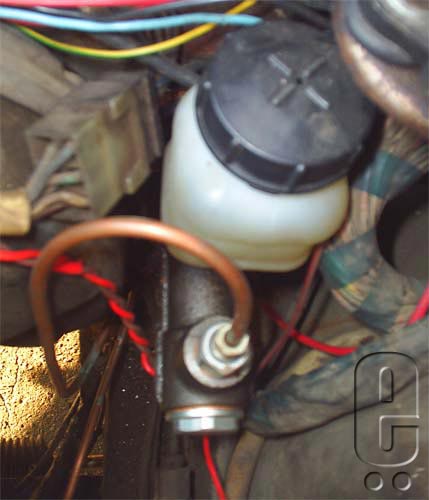

В результате, педаль становится более легкой (легкость нажатия сравнима с усилием на педали газа), однако ее ход увеличивается. Отрицательным моментом переделки является необходимость прокачивать механизм сцепления после завершения установки. Это обусловлено тем, что выходной штуцер цилиндра направлен вверх и жидкость не может самотеком пройти изгиб трубки.
