Вопрос к специалистам по Ардуино

[B.Mike]

Датчик температуры, 1 мА тока, 0,56 вольта падения на нем это -30 градусов, 1,6 вольта +100 градусов.

А может можно 2.5мА сделать..?
Ещё как вариант - снизить опорное напряжение для АЦП до 2.5В

[B.Mike]

Надо еще подумать, как стабилизаторы тока сделать, чтоб датчики температуры запитывать...

Если у тбу есть 24В для датчиков давления; а на температурниках перепад всего пару вольт + один хрен их программно корректировать надо - тупо резистор

[Fabula_4x4 ТС]

А может можно 2.5мА сделать..?

Я не знаю предельный ток датчиков... верней - в них нельзя большой ток загонять, он их разогревает и показания неправильные. Хотя, если 2 мА сделать, может и ничего будет. Откуда я знаю что там 1 мА - измерил на контроллере, который с этим датчиком работает, типа такого http://coldholod.ru/wp-content/uploads/EWDR974.pdf

[B.Mike]

Живьём есть эти датчики? Померяй просто мультиметром чё они показывают при 1мА и при 3мА... Но кмк 1.6В*2.5мА =4мВт. Какая у него площадь поверхности..?

[Fabula_4x4 ТС]

Живьём есть эти датчики?

Конечно есть.
Корпус ТО-92 вставлен в нержавеющую гильзу диаметром 6 мм и длинной 30, пространство между ним и гильзой залито герметиком.

Померяй просто мультиметром чё они показывают при 1мА

Т, ⁰С   Ом
-55    485
-50   508
-45   534
-40   560
-35   588
-30   616
-25   646
-20   676
-15   707
-10   739
-5   772
0   806
5   841
10   877
15   913
20   951
25   990
30   1029
35   1069
40   1110
45   1153
50   1196
55   1240
60   1285
65   1330
70   1377
75   1425
80   1473
85   1523
90   1573
95   1625
100   1677
105   1730
110   1784
115   1839
120   1895
125   1950
130   2003
135   2053
140   2084
145   2103
150   2124
Вот в милливольтах оно и покажет Омы... ну ты понял...

[B.Mike]

Да нафик мне эта таблица то! Ты померяй меняется ли сопротивление датчика при токе в 2.5мА через него (нагревается ли он от этого).
Кстати, таблицу эту ты же небось из паспорта взял? Дык тамм же и про ток должно быть написано...

Ещё вариант - подавать на него ток только на время измерения, и тут же выключать (шунтировать) его. Например подачей логического нуля на ногу проца, которая соответствующий вход АЦП.

[Fabula_4x4 ТС]

Ты померяй меняется ли сопротивление датчика при токе в 2.5мА через него

А... понял, что ты хочешь... попробую.

дык тамм же и про ток должно быть написано...

Ничего там не написано... паспорта никакого нет.

[Кувалдыч]

Корпус ТО-92 вставлен в нержавеющую гильзу диаметром 6 мм и длинной 30, пространство между ним и гильзой залито герметиком.

Оно что ль?

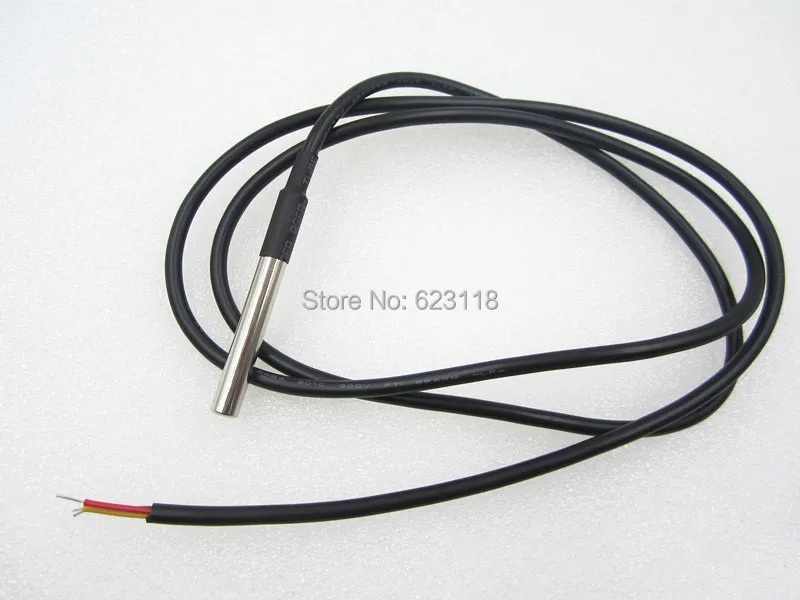

http://ali.pub/n79zy
DS18B20 Из Нержавеющей стали 1 м водонепроницаемый DS18b20 датчик температуры датчик температуры 18B20




Или с термистором?

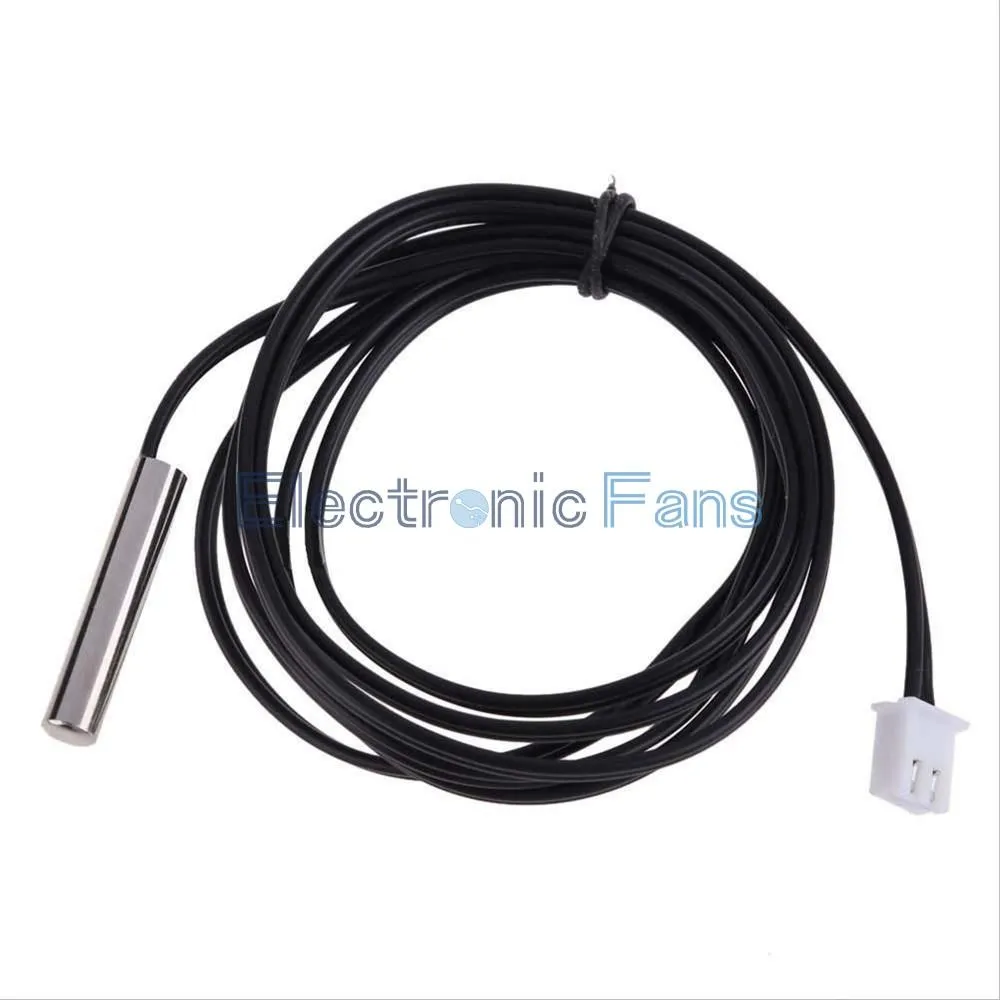

http://ali.pub/ctd14
NTC Термистор датчик температуры 10 К 1% 3950 Водонепроницаемый Зонд 1 м

[Fabula_4x4 ТС]

Оно что ль?

Если б там цифровой был - я б так и написал...

Или с термистором?

Да, только РТС. http://www.eliwell.su/prais-list/3/540

[Кувалдыч]

А говоришь ТО-92 корпус А на самом деле просто бусинка с усиками

Ардуисты тупо напрямую соединют. Но возможно просто не парятся с нюансами и суперточностью.

Китайцы тоже напрямую лепят.

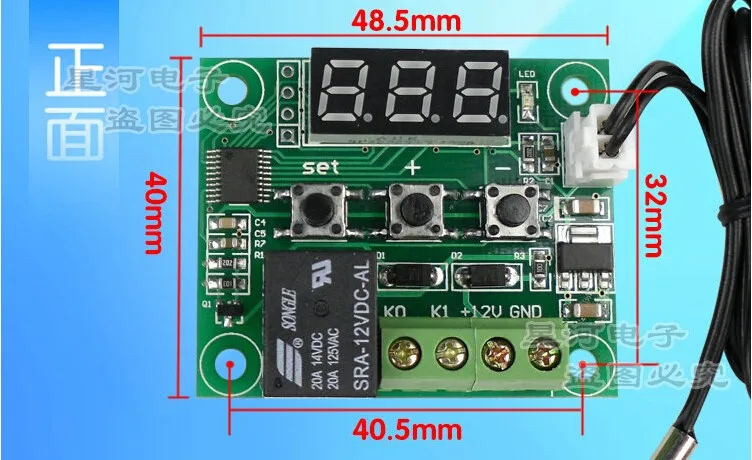

К примеру я парочку W1209 модулей таких взял (для электроодеяла гаражного газового балона и электроподогрева гаражного умывальника, надо еще третий взять, для потолочного инфракрасника ): http://ali.pub/prxf5, всего 135 рубликов.

https://ae01.alicdn.com/kf/HTB1FRExKpXXXXcmXFXXq6xXFXXXq/205957859/HTB1FRExKpXXXXcmXFXXq6xXFXXXq.jpg?size=105915&height=460&width=752&hash=7c2b8c04c35055cdee0e64f21a077d8e

схема, термистор там стоит в резистроном делителе запитан от стаба (собсно как и вся схема кроме реле), кондер паралельно термистору не знаю зачем :



Описание на русском: http://mysku.ru/blog/aliexpress/33350.html

Народ не жалуется, я свой первый потестил дома - более чем для моих задач.
Вот версию с семистором вместо реле была бы... китайы не делают, народ сам перепаивает.

[Кувалдыч]

[Fabula_4x4 ТС]

А говоришь ТО-92 корпус

Внутри нержавеющей гильзы ТО-92.

Ардуисты тупо напрямую соединют.

Что значит "напрямую"? Нарисуй.

[Кувалдыч]

Нарисуй.

я же вон всю схему дал, тока там контролер другой, а суть та же. Термистор там отмечен RT, номинал 10К внизу слва от контроллера.

ТО-92

а там точно термистор? они бывают в таких корпусах?
Вот те что я показывал китайские - с тремя выходми цифровой, там возможно ТО-92 и запихнут, а с двумя выводами аналоговый, там термистор в корпусе "бусинка".

[Кувалдыч]

Вот еще туториал по термистору и ардуино со схемой влючения и образцом кода:
http://playground.arduino.cc/ComponentLib/Thermistor

Там характеристика тупо в виде массива реализована, а не формулы.

там же внизу ссылка на вариант с формулой, а не табицей:
http://playground.arduino.cc/ComponentLib/Thermistor2

[Кувалдыч]

Еще пример, там кстати RTD упоминается в сравнении с термистором. Темистор не перегревается и точность сильно сильно выше.

http://openqcm.com/openqcm-temperature-sensor-using-a-thermistor-with-arduino.html
