Автор Тема: Переделка блока питания ATX из компьютерного в гаражный  (Прочитано 26661 раз)
0 Пользователей и 1 Гость смотрят эту тему.
B.Mike
Администратор

*****

Карма +1234/-14
Offline Offline

Пол: Мужской
Сообщений: 14404

Санкт-Петербург


WWW
Chery Amulet
« Ответ #180 : 12 Октября 2015, 23:57:45 »
Цитата: Кувалдыч от 12 Октября 2015, 21:16:50
по идее опорное напряжение остаётся с 12в. ..
Ты таки внимательнее читай тему то Wink
Цитата: B.Mike от 01 Октября 2015, 12:55:33
Делитель был многоканальным и на ногу 1 ШИМ действовали несколько каналов параллельно. Потом часть из них обнулились за счёт выкусывания "лишних" резисторов и соответственно оставшийся будет компенсировать их. Таким образом напряжение на нём подпрыгнет,
Записан
Говорю что думаю, но думаю что говорю. Wink Во всяком случае стараюсь. ree
моя галерея
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #181 : 13 Октября 2015, 14:29:02 »
Цитата: B.Mike от 12 Октября 2015, 23:57:45
Таким образом напряжение на нём подпрыгнет,
Ну так и на 5в канале подпрыгнуть должно соотвесвенно, а не упасть?

Сеня взял третьего смертника Smile Из списаного компа, блок на 250 ватт вроде. На 12в 8.5А кажись (или 10А... не помню)... на вид в идеальном состоянии.  Включил - работает, вент крутится. Напругу не мерял.
Решил по минимуму, просто для юсб зарядки и 12в на магнитолу работать будет:
Отпаял лишние провода из жгута, запаял PW_ON на массу, больше ничего не трогал.

Пошел проверять с тестером... на 12в кажет 30в, на 5в уже не помню скока...
Прицепил тестер к пальчиковой батарейку - 5в грит а ней.
Тестер китайский стрелочный YX-1000A - простой как валенок... неужто я его спалил когда первый блок курочил? Уж больно показания похожие... на всех трех блоках... на первом пока тот не взорвался...

В другой тестер (цифровой) сеня искал батарейку типа "крона"... 5 магазинов обошел! Еле нашел... что за...
Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
angtar
Ветеран форума
******

Карма +324/-15
Offline Offline

Пол: Мужской
Сообщений: 1949

Белгород, 31 Rus




Белгород, 31 Rus
ВАЗ-11193, ВАЗ-2109
« Ответ #182 : 13 Октября 2015, 14:31:17 »
Цитата: Кувалдыч от 13 Октября 2015, 14:29:02
Сеня взял третьего смертника Smile Из списаного компа, блок на 250 ватт вроде. На 12в 8.5А кажись (или 10А... не помню)...
чегой-то мне помнится, что старые блоки без нагрузки включать нельзя, сгореть могут...
подцепи лампу фары и меряй напряжение...
Записан
Лучше быть хорошим человеком, ругающимся матом, чем тихой, воспитанной тварью
© Фаина Раневская
******************************************************************
Не спорю с дураками, люди могут не понять разницы
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #183 : 13 Октября 2015, 14:59:11 »
Во всех моих БП стояли стоковые нагрузочные резисторы, кроме канала 12в, там вместо него вентилятор припаян.
Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #184 : 14 Октября 2015, 15:21:26 »
Таки тестер стрелочный тогось... Светлая ему память... мож он на запчасти пойдет? Smile А то на зарядное амперметр нужен... можно же его както прикрутить? Желательно с кнопочкой переключения на вольтметр Smile

Промерил два последних куроченных БП.
Последний после выпайки проводов и запаки PW_ON работает номано. На 12в дает 12.1в, на 5в дает 5.2в.
Предпоследний БП, в котором выпаивал каналы -5в, -12в, +3.3в какойто странный... на 5в дает так же 5.2в, а вот на 12в... выдает 10.5в, а если подключить в качестве нагрузки вентилятор, то вообще 9в с копейками.

Первый блок со взорвавшимся конденсаором не тестил. Боюсь тестер спалить и этот Smile)
Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
Сенатор
Ветеран форума
******

Карма +507/-3
Offline Offline

Пол: Мужской
Сообщений: 2048

Мозг


Я плохой парень



Собачинск
TORNADO city bike
« Ответ #185 : 14 Октября 2015, 16:26:57 »
Я смотрю уже появились первые жертвы?
Записан
31415926535897932384626433832795
"Сложности и невзгоды разрушают одних людей, но создают других"
Edgar
Живёт здесь
*****

Карма +513/-0
Offline Offline

Пол: Мужской
Сообщений: 828

Рязань


ИЖ-412ИЭ, Дастер 4х4
« Ответ #186 : 14 Октября 2015, 17:43:46 »
Цитата: Сенатор от 14 Октября 2015, 16:26:57
Я смотрю уже появились первые жертвы?
Уже вторые Big Grin
Записан
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #187 : 14 Октября 2015, 18:03:50 »
Цитата: Edgar от 14 Октября 2015, 17:43:46
Уже вторые Big Grin
Третьи Smile А с тестером уже четыре.
Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #188 : 26 Октября 2015, 15:48:32 »

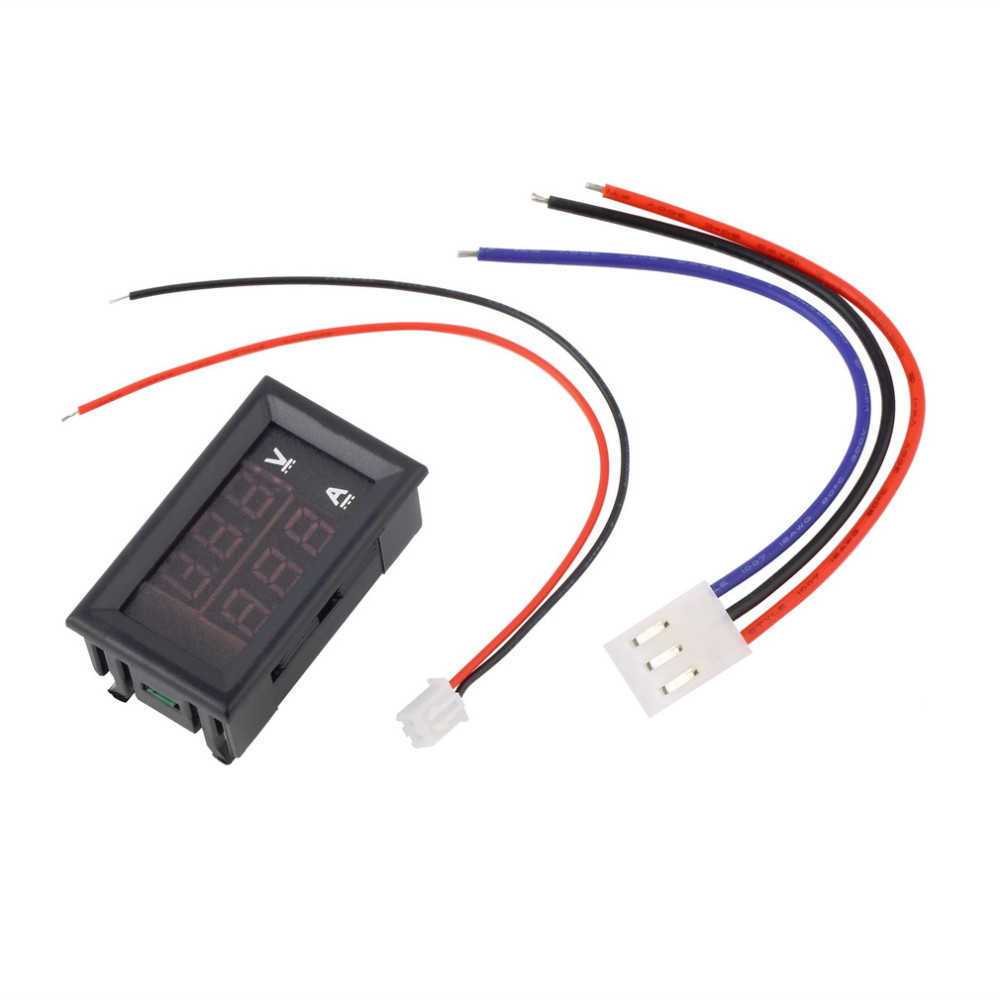

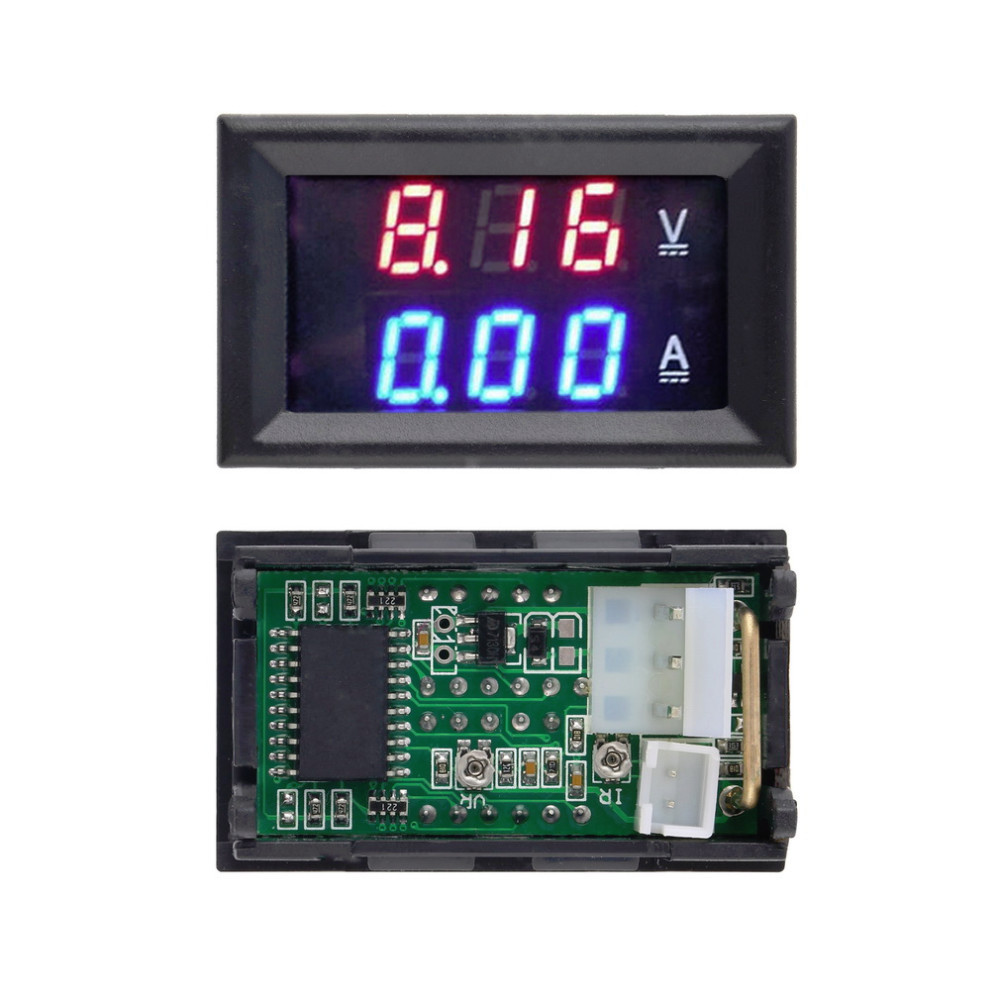

Выловил на али ампервольтметр на 100в 10А цифровой за очень дешево на блок питания. Жду..
Вообще на зарядное его брал, но как оказалось, из обзоров в тырнете, ток он меряет только в одном направлении, в другом направлении тупо кажет нуля.. Т.е. заряд-разряд не полуится показать... только то или другое...
Шунт встроенный на 10А, но грят больше кажет правильно, но шунт начинает греться. В общем для компутерного блока думаю вполне сойдет... там мак 20А и те по 5в линии...

Вот такой:





Цитировать
Features:
100% brand new and high quality

Specifications:
Working voltage:4.5-30V DC
Note: The maximum input voltage can not exceed 30V, otherwise there is the danger of burning
Working current:≤20mA
Display: 0.28" Two color blue and red
Measuring range: DC 0-100V 0-10A
Minimum resolution (V): 0.1V
Refresh rate: ≥100mS / times
Measure accuracy: 1% (± 1 digit)
Minimum resolution (A): 0.01A
Operating temperature: -15 to 70° c
Working pressure: 80 to 106 kPa
size :47×28×16 mm/1.85*1.10*0.63"
Net Weight:19 g
Weight:29 g
Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
Сенатор
Ветеран форума
******

Карма +507/-3
Offline Offline

Пол: Мужской
Сообщений: 2048

Мозг


Я плохой парень



Собачинск
TORNADO city bike
« Ответ #189 : 26 Октября 2015, 16:17:59 »
Да, это заразно. У меня АТ блок питания есть. Сейчас о нем постоянно думаю.
Записан
31415926535897932384626433832795
"Сложности и невзгоды разрушают одних людей, но создают других"
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #190 : 26 Октября 2015, 16:20:32 »
Ну у мну тоже есть... и не один... правда поломаные....
А еще есть ардуинка, а еще  экранчик 40х2...
Вот тоже давно думаю... из этого собрать "умный" лабораторник с функцией зарядки акб всяких... можно и с функцией паяльной станции Smile
Тока мозгов, опыта и деталющек не хватает Smile
« Последнее редактирование: 26 Октября 2015, 16:21:23 от Кувалдыч » Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
Сенатор
Ветеран форума
******

Карма +507/-3
Offline Offline

Пол: Мужской
Сообщений: 2048

Мозг


Я плохой парень



Собачинск
TORNADO city bike
« Ответ #191 : 26 Октября 2015, 16:22:42 »
Цитата: Кувалдыч от 26 Октября 2015, 16:20:32
еще  экранчик 40х2
Без сомнения hd44780...
Цитата: Кувалдыч от 26 Октября 2015, 16:20:32
из этого собрать "умный" лабораторник с функцией зарядки акб всяких...
Мне комрад показывал с диалэкстрима зарядник. Заряжает всё, тип батареи указывается в менюшке на экране. Весщь!
Записан
31415926535897932384626433832795
"Сложности и невзгоды разрушают одних людей, но создают других"
Кувалдыч ТС

*******

Карма +1691/-43
Offline Offline

Пол: Мужской
Сообщений: 40862

Путинград, Колпино


!"№;%:?*!!!

WWW

Питер
ИЖ 2126-060 4x4 * ИЖ 2126-030
« Ответ #192 : 26 Октября 2015, 16:26:16 »
Цитата: Сенатор от 26 Октября 2015, 16:22:42
hd44780
Вероятно, только в виде модуля -  LCD1602 blue screen with backlight LCD display 1602A-5v
Записан
ИЖ 2126-030 «Пнутый Ёжик» (украли) Daewoo Matiz «Боевой Колобок» ИЖ 2126-030 «Заводная черепашка» ИЖ 2126-060 4х4 «HedgeHogHammer» (разобрал) ИЖ 21261-030 «Шайтан-Арба 2.0i» будет 4х4
БЖ «Боевой Колобок» - маленькая, круглая, милая, своя.

БЖ "Шайтан-арба 2.0i будет 4х4" * БЖ "Заводной черепашки" * БЖ «HedgeHogHammer/ХЗ» - ЁЖИК №1 В САНКТ-ПЕТЕРБУРГЕ!


Лошадь сказала, взглянув на верблюда: "Какая гигантская лошадь-ублюдок".
Верблюд же вскричал: "Да лошадь разве ты?! Ты просто-напросто - верблюд недоразвитый".
И знал лишь бог седобородый, что это - животные разной породы.

В.Маяковский
Сенатор
Ветеран форума
******

Карма +507/-3
Offline Offline

Пол: Мужской
Сообщений: 2048

Мозг


Я плохой парень



Собачинск
TORNADO city bike
« Ответ #193 : 26 Октября 2015, 17:10:32 »
Он самый! У меня тоже такой есть.
Записан
31415926535897932384626433832795
"Сложности и невзгоды разрушают одних людей, но создают других"
B.Mike
Администратор

*****

Карма +1234/-14
Offline Offline

Пол: Мужской
Сообщений: 14404

Санкт-Петербург


WWW
Chery Amulet
« Ответ #194 : 26 Октября 2015, 18:13:22 »
Цитата: Сенатор от 26 Октября 2015, 16:22:42
Мне комрад показывал с диалэкстрима зарядник. Заряжает всё, тип батареи указывается в менюшке на экране.
Дорогая безделуха. Обычный БП с регулировкой выходного напряжения и ограничения тока, и без всяких менюшек, сенсорных экранов, процессоров... На порядок дешевле и делает всё тоже самое.
