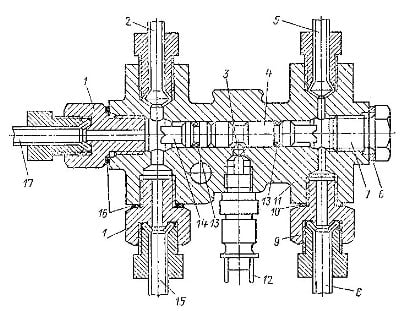

Сигнальное устройство служит для информации водителя о нарушении герметичности одной из ветвей гидропривода к тормозным механизмам колес. Оно смонтировано в алюминиевом корпусе 11 (рис. 2), во внутреннюю полость которого вставлены два стальных поршня: длинный поршень 4 с кольцевой проточкой под шарик 3 и короткий поршень 14. На оба поршня надеты одинаковые уплотнительные кольца 13. На шарик 3 опирается шток включателя 12 сигнальной лампы, который ввернут в корпус сигнального устройства и соединен проводом с сигнальной лампой, расположенной в комбинации приборов.
Каждая из полостей сигнального устройства, находящихся с обеих сторон поршней, присоединена к одной из ветвей тормозного гидропривода при помощи соответствующих трубопроводов.
Присоединение трубок гидропривода тормозной системы к сигнальному устройству осуществляется по схемам, приведенным на рис. 105 и 106. Сигнальное устройство одинаково для обоих вариантов системы, но по присоединительным резьбовым отверстиям рассчитано только на стальные трубки 2 и 5 (см. рис. 111) диаметром 5 мм. Для обеспечения возможности присоединения к нему медных трубок 8, 15 и 17 диаметром 6 мм при барабанных тормозных механизмах на всех колесах в выходные резьбовые отверстия сигнального устройства ввернуты специальные переходные штуцера 1 (M12х1) и 9 (М10х1) с уплотнительными шайбами 16 и 10. Для варианта тормозной системы с дисковыми тормозными механизмами на передних колecax эти переходные штуцера отсутствуют. С торца в корпус ввернута пробка-заглушка 7 с уплотнительной шайбой 6. При нарушении герметичности любой из ветвей гидравлического привода давление в ней снижается. Соответствующее снижение давления происходит и в той полости сигнального устройства, которая соединена с данной ветвью гидропривод. В другой же полости давление сохраняется неизменным. Под действием возникшей разности давлений поршни сигнального устройства переместятся в сторону полости с меньшим давлением и выжмут шарик из кольцевой проточки длинного поршня. В результате этого шарик переместит шток включателя, который замкнет цепь сигнальной лампы и тем самым даст знать водителю о возникшей неисправности в тормозном приводе.
В связи с важностью сигнализации о неисправности гидропривода тормозной системы предусмотрена регулярная принудительная проверка исправности электрической цепи и лампы этой системы сигнализации с помощью использования той же сигнальной лампы для информации водителя о затормаживании автомобиля стояночным тормозом.
